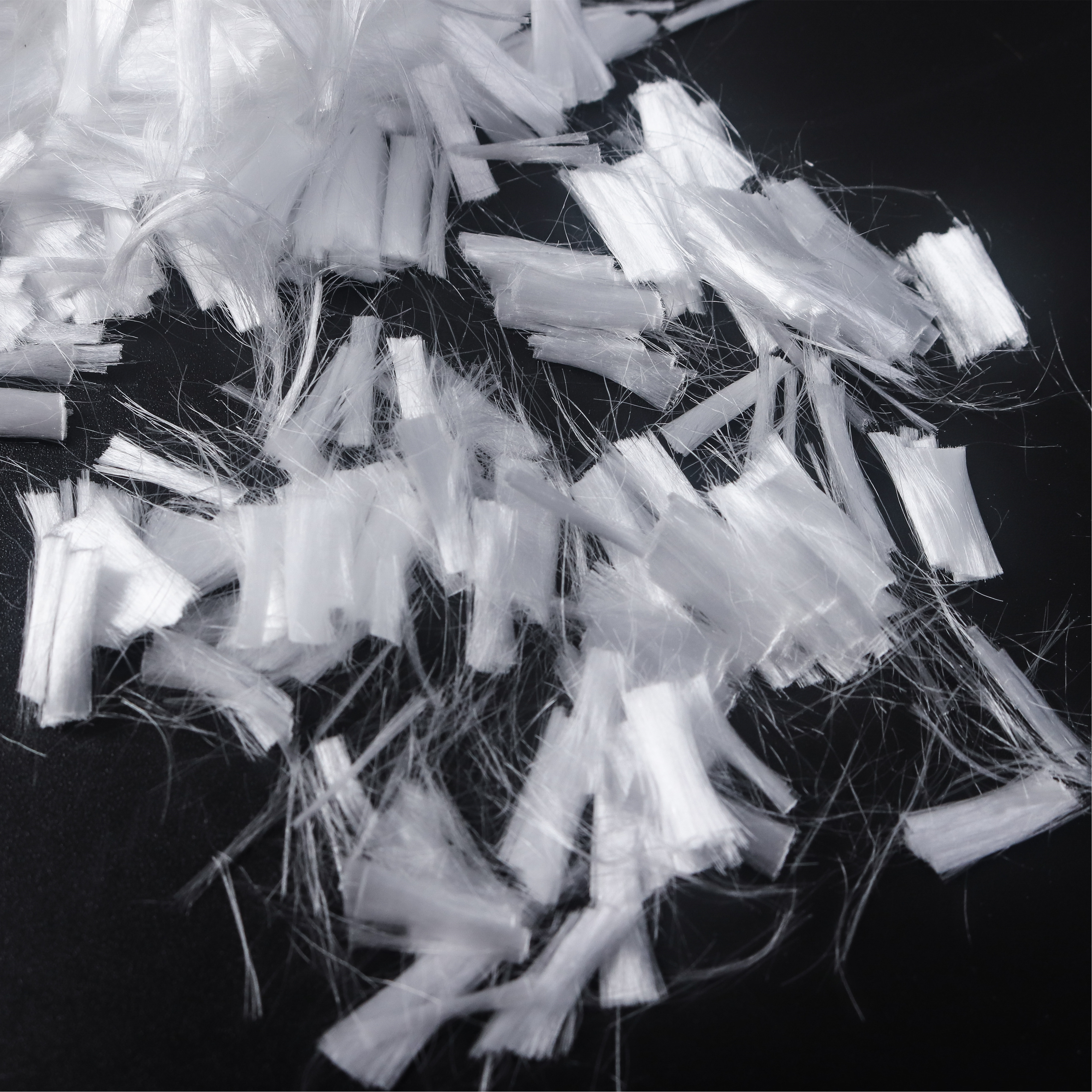

纤维结构与特性
聚丙烯纤维由结晶区和非结晶区组成。每个晶体都被非晶体材料包围。纤维纺丝和拉伸可能影响结晶区和非晶区的取向。
聚丙烯纤维的结晶度一般在50-65%之间，这取决于加工条件。结晶发生在PP的玻璃化转变温度和平衡熔点之间，低温下结晶速度较快。
一般来说，聚丙烯纤维具有优良的耐酸碱化学性、高耐磨性和抗虫害性。与其他合成纤维相比，聚丙烯纤维也易于加工且价格低廉。它的吸湿性也很低。
一些主要的聚丙烯纤维特性：
提供良好的体积和覆盖
耐磨损，耐化学物质变质，霉变，汗渍，腐烂，污渍，土壤和天气条件
对细菌和微生物有抵抗力
不褪色
快干
抗静电性能
热粘合
坚强的
干手
舒适轻盈
由于聚丙烯的比重较低，在一定重量下，其纤维体积最大。这种高产量意味着聚丙烯纤维提供了良好的体积和覆盖，同时重量较轻。聚丙烯是所有纤维中最轻的（例如，它比聚酯轻34%，比尼龙轻20%），甚至比水轻。
机械性能
为了适应不同的市场需求，聚丙烯纤维有不同的类型和不同的强度。一般纺织用纤维的强度在4.5-6.0g/den之间。生产高达9.0g/den的高强度纱线，用于绳索、网和其他类似产品。制备了高强度、高模量的高性能聚丙烯纤维。
这些技术包括超拉伸、固态挤压和晶体表面生长。可以制得强度超过13.0g/den的长丝。
聚丙烯纤维力学性能表
抗拉强度（gf/den）3.5至5.5
伸长率（%）40至100
耐磨性好
吸湿率（%）0到0.05
软化点(ºC） 140个
熔点(ºC） 165个
耐化学性一般很好
相对密度0.91
导热系数6.0（空气为1.0）
电绝缘性能优良
优良的防霉防蛀性
拉伸取向度对聚丙烯长丝的力学性能有影响。拉伸程度越高，拉伸强度越高，延伸率越低。商用单丝的断裂伸长率在12-25%之间。复丝和短纤维的含量在20-30%和20-35%之间。
热性能
在所有天然或合成纤维中，
聚丙烯纤维的导热系数最低（羊毛为6.0，而羊毛为7.3，粘胶纤维为11.2，棉花为17.5）。PP纤维保温时间更长，在服装中具有优异的绝缘性能，再加上其疏水性，使穿着者保持干热。
聚丙烯纤维的软化点在150左右°熔点在160-170°C.在-70的低温下°C或更低，聚丙烯纤维保持其良好的柔韧性。高温（但低于120°C） PP纤维几乎保持了正常的力学性能。在所有的商业纤维中，聚丙烯纤维的导热系数最低，在这方面，它们是所有纤维中最温暖的，甚至比羊毛还要温暖。
当谈到极端寒冷的影响时，它们在零下55度的温度下仍然保持灵活°C.
