钢纤维增强超过性能混凝土UHPC的特点及其应用-山东欧德化纤制品有限公司

钢纤维增强超过性能混凝土UHPC的特点及其应用

添加时间：2021-08-02

超高性能混凝土（UHPC）被定义为“最低规定抗压强度为150兆帕，具有规定耐久性、拉伸延展性和韧性要求的混凝土；通常包括纤维以达到规定要求”。
通常，超高性能混凝土由水泥、硅灰、细石英砂、高效减水剂、钢纤维和0.15-0.25的低水胶凝材料组成。为了提高混凝土的性能，可以采用不同组分材料的混合料，如粗骨料和辅助材料。超高性能混凝土的力学性能包括抗压强度大于150mpa，持续开裂后抗拉强度大于5mpa。超高性能混凝土的耐久性明显优于普通混凝土，因为它的孔隙是不连续的，降低了液体的渗透性。这就是为什么这种类型的混凝土用于不同的土木工程结构，如公路基础设施应用和结构修复，以解决一些与混凝土使用相关的主要设计、使用寿命和生命周期成本问题。
UHPC生产策略
通过去除混合料中的粗骨料来改善混凝土的均匀性。优化混合料主要组分之间的级配和配合比，以减少混合料组分颗粒之间的空隙，从而提高混凝土的密度。钢纤维的引入增加了混凝土的延性。为克服混凝土的脆性，在混合料中至少添加2%的钢纤维（按体积计）。纤维长径比、形状和UHPC生产问题（如和易性）等因素控制着最大纤维含量。
UHPC的性能

一，强度
超高性能混凝土的抗压强度是传统混凝土的10倍。UHPC的拉伸强度约为10mpa。
二，耐用性
虽然UHPC的实力令人印象深刻，但它的耐用性却远超预期。UHPC具有类似于硬岩的性质。
三，抗冻融性
600次冻融循环后，UHPC的材料性能达到100%。
四，氯化物渗透性
UHPC试验表明，氯离子迁移率相当低，低于常规混凝土渗透性的10%。
五，耐磨性
UHPC具有优异的耐磨性，几乎是普通混凝土的两倍。

材料及配合比

生产的超高性能混凝土由以下材料组成：

硅酸盐水泥
硅粉
石灰石或石英粉
细砂
高效减水剂
水
钢纤维（有时也用聚丙烯粗纤维、聚乙烯醇纤维或者聚丙烯腈纤维）

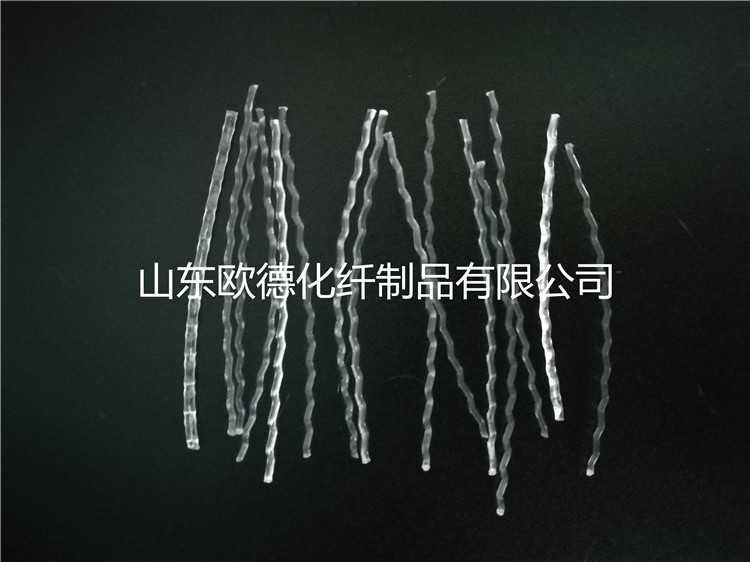

聚丙烯纤维与超高性能混凝土UHPC

超高性能混凝土的浇筑与养护

UHPC的浇注和固化过程与一些hpc的浇注和固化过程类似。流体混合物实际上是自放置的，不需要内部振动。如果需要，外部形式的振动会使混合料平稳地流动到位。

在最初设置24小时后，养护过程至少需要额外48小时，包括在恒定88°C下的蒸汽浴。因此，与传统混凝土的近30天相比，它可以在3天内加载。

UHPC的应用

公路桥梁

预制桥梁构件（接缝填料）的现场浇筑封闭浇筑

桩/基础

安全和防爆应用

抗震加固

退化桥面上的薄粘合覆盖层

人行天桥

康复

乏核燃料贮存

正面

抗冲击性

侵蚀性环境

天篷/贝壳
UHPC的优点

简化施工技术

施工速度

提高耐用性

减少维护

减少停用

最小中断

减少元素大小和复杂性

延长寿命

提高弹性

上一条：上一篇：高强高模量聚乙烯醇纤维在UHPC混凝土中的作用和理解

下一条：下一篇：受疫情影响，聚丙烯纤维价格强势上涨

[返回列表]
