单丝聚丙烯纤维的抗裂强度有多高？国标参数是多少？武汉聚丙烯纤维

单丝聚丙烯纤维是一种常见的工程增强纤维，国内产用的单丝直径是从18-45um，其中31-34um 聚丙烯纤维单丝居多。衡量纤维的一个重要指标就是抗裂强度。 抗单丝聚丙烯纤维的抗裂强度有多高？国标参数是多少？武汉聚丙烯纤维。裂强度指的是纤维受力后，断裂时所能承受的最大力的一种表达方式，通常是采用cN/dtex ,或者 cN/mm2 ,力学单位是Mpa . 计算公式是：F/S,其中F 指纤维承受的最大力，S是纤维的当量截面积 。cN/dtex（厘牛/分特）
　　1tex＝1/10dtex，tex是1000米纤维束的重量克数，d是旦，指9000米长的纤维束的克数。dtex是分特，指10000米长的纤维束的克数。因此1tex＝dtex/10＝d/9。
　　1ktex=1kg/km=1g/m
　　1tex=1g/km=1mg/m（一特等于一毫克每米）
　　1dtex=1dg/km=0.1mg/m
　　1mtex=1mg/km=1μg/m--------------(注意：一毫特等于1微克每米，两个m意思不一样)
　　cN即厘牛顿，一克物质重力，表达为gf，1kg力~=9.81N
　　1N=1kg力/9.81=1000g力/9.81=101.94g力=101.94cN
　　1cN=1/101.94N=0.0098097N(与当地的重力加速度有关)
　　线密度1dtex-----------换算成该物质的截面积---------------=[1g/ρ(密度)]/10000m=S
　　1cN/dtex=0.009804N/S=?MPa(我们通常用的强度单位兆帕)
　　
　　以聚乙烯为例，密度为0.97g/cm^3，则S=(1/0.97)*10^-6cm^2
　　这时得到的面积单位为cm^2,而1MPa=1N/mm^2,故需将面积S进行换算，
　　S=(1/0.97)*10^-4cm^2
　　那么，1cN/dtex=0.0098*0.97*10^4=95.06Mpa
　　快速换算公式1cN/dtex=98*ρ(密度g/cm^3)Mpa=~ρ(密度g/cm^3)*10^2Mpa

计算公式我们知道，那聚丙烯纤维的强度要求多少呢？ 通常国内生产的实心单丝聚丙烯纤维的强度在 400MPA以上，其中 400Mpa-500Mpa,成为普强丝， 500-580Mpa 为高强丝，而 580Mpa 以上的单丝为特高强丝 。 常见的为高强丝 。 而国标对聚丙烯单丝纤维的要求为380Mpa . 所以国内的纤维丝基本都可以满足国标的要求 。

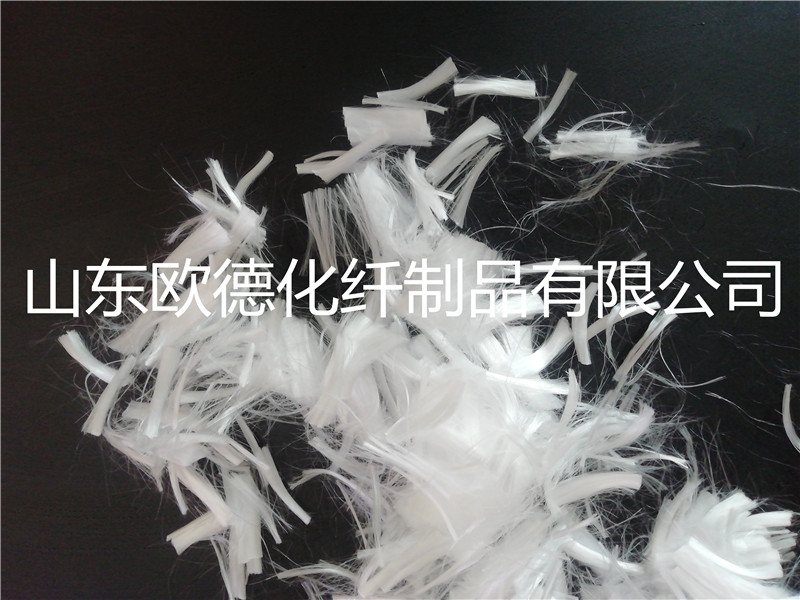

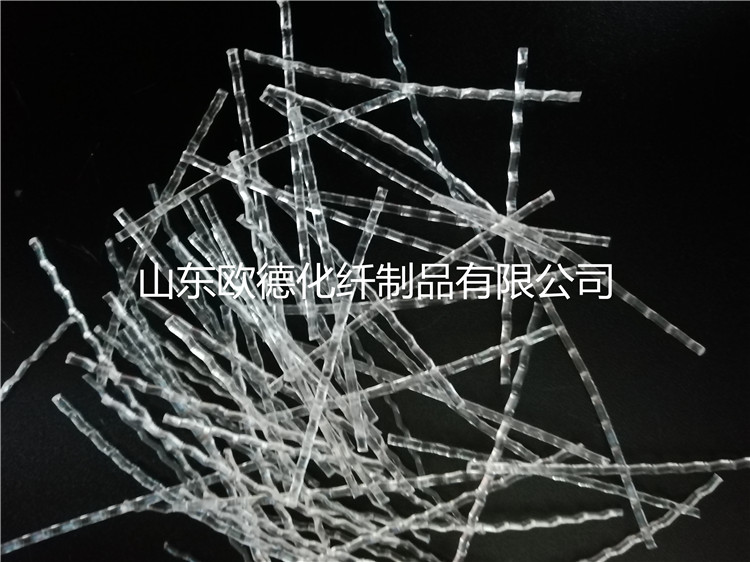

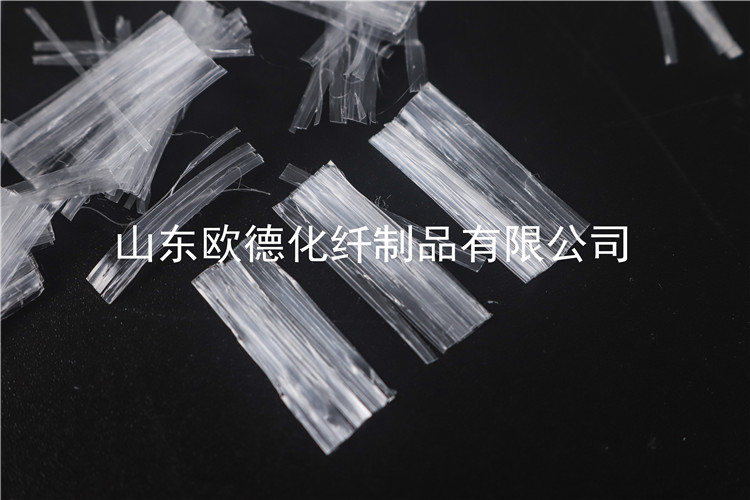

                          聚丙烯单丝纤维                                                                                             聚丙烯网状纤维                                                                                                       聚丙烯仿钢纤维
